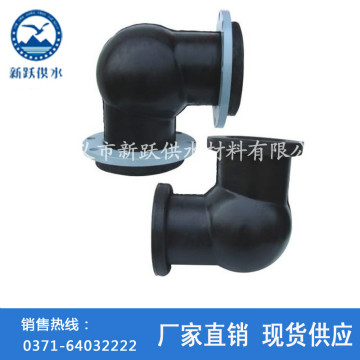

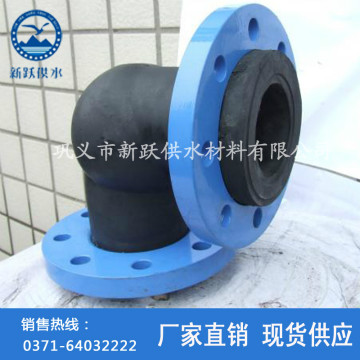

 WTX型可曲撓橡膠彎頭系內膠層、增強層、外膠層，經高溫模壓硫化成型的橡膠彎球頭和松套金屬法蘭組成。可曲撓橡膠彎頭耐壓高、彈性好，性能優越，使用壽命長，位移補償量大、減震降噪效果明顯，安裝維修方便，便于金屬管路的轉向施工，是目前廣泛應用的新型的管路柔性連接產品。WTX型可曲撓橡膠彎頭可廣泛用于建筑給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、制藥等行業的各種管道系統的柔性連接。

產品名稱：WTX型可曲撓橡膠彎頭

產品別名：90度橡膠彎頭、90度橡膠軟連接、減震器、避震喉、WTX90度橡膠彎頭、90度橡膠撓性接頭、90度橡膠管接頭等

產品規格：【DN50mm-DN300mm】

接頭顏色：黑色,實物顏色見商品展示圖片

適用范圍：酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等

接頭材質：環保型優質合成橡膠;產品環保無污染,不含鉛等有毒物.

減震等級：A級，減震性特佳

工作溫度：-40度至80度（還可加工耐高溫接頭）

產品優勢

1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。

2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3.材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5.如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。

6.法蘭連接標準采用GB/T9115.1-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分1.0MPa，1.6MPa，2.5MPa。

7.正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特殊材料的橡膠接頭，不可盲目串用或通用。

產品特點

WTX型可曲撓橡膠彎頭在安裝時先將接頭法蘭與對應法蘭孔位置相照應,然后將固定螺絲穿過法蘭孔，并用板手將螺帽鎖緊�？蓮V泛用于建筑給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、制藥等行業的各種管道系統的柔性連接。產品嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，環保標準即產品原料不但需要新料，還需要環保級新料。

產品示意圖

產品規格

技術條件

項目\型號	WTX-Ⅰ	WTX-Ⅱ	WTX-Ⅲ
工作壓力MPa(Kg·f/cm2)	1.0(10)	1.6(16)	2.5(25)
爆破壓力MPa(Kg·f/cm2)	2.0(20)	3.2(32)	4.5(45)
真空度KPa(mmHg)	53.3(400)	86.7(650)	100(750)
適用溫度℃	-15-115,特殊可達-30-250
適用介質	空氣，壓縮空氣，水，海水，熱水，油，酸，堿等

主要連接尺寸

公稱通徑DN		長度mm	各向允許位移mm
mm	inch		X	X'	Y	Y'	Z	Z'
50	2	140	20	16	20	16	16	16
65		140	20	16	20	16	16	16
80	3	150	20	16	20	16	16	16
100	4	160	20	16	20	16	16	16
125	5	180	20	16	20	16	16	16
150	6	200	20	16	20	16	16	16
200	8	230	20	16	20	16	16	16
250	10	280	20	16	20	16	16	16
300	12	305	20	16	20	16	16	16
350	14	320	25	18	25	18	18	18
400	16	320	25	18	25	18	18	18
450	18	320	25	18	25	18	18	18
500	20	350	28	22	28	22	22	22
600	24	350	28	22	28	22	22	22
